Sustav za ispitivanje optičkog modula OMTS1310C FOG



Parametar	Tehnički podaci
Specifikacije izvedbe
Radna valna duljina (nm)	1310
Stabilnost prednaprezanja (stupanj/sat)	Manje od ili jednako 0,01 (25 stupnjeva, prosječno 100 s, ovisno o duljini zavojnice)
Radna temperatura (stupnjevi)	25±15
Mjerljivi raspon temperature (stupnjevi)	-45 ~ +70
Mjerljiva duljina optičkog modula (m)	280–1200 (na temelju stvarne duljine zavojnice, konfigurirano putem softvera za testiranje)
Testni vremenski raspon	1 sekunda ~ 30 sati
Električno/mehaničko sučelje
Dimenzije (mm)	450×147×452
Napajanje (V, Hz)	220, 50, AC
I/O serijski port	RS422 (zadano), RS232 (opcionalno)
Senzor temperature	3 kom, DS18B20, zrakoplovni konektor
Kikice	Jedno-modno vlakno, 2 m, 3 kanala



Informacije o prilagodbi

• Prilagodljiv zahtjevima kupaca





Sustav za testiranje optičkog modula OMTS1310C FOG tro-je visoko{2}}precizni sustav za ispitivanje žiroskopa koji se može koristiti za testiranje razine žiro{3}}i procjenu optičkog modula FOG (MIOC+svojnica od vlakana, zavojnica od vlakana i MIOC spojeni su zajedno i integrirani u školjku) s radnom valnom duljinom od 1310nm, kao što je prikazano na slici 1. Njegovo tehničko načelo je slično onom kod FOG-a s tri-osi, a podaci o kutnoj brzini i podaci o temperaturi mogu se izravno poslati kroz serijski priključak, kao što je prikazano na slici 2. Upotrebom posebnog softvera za testiranje možemo snimati, analizirati i pohranjivati podatke, kako bismo dobili važne informacije kao što su prednapon, stabilnost prednaprezanja i tako dalje. OMTS1310C ispitni sustav može spojiti do tri optička modula istovremeno i provesti tri testa kanala istovremeno bez međusobnog ometanja. Ovaj sustav ima prednosti potpunih funkcija, stabilnih performansi, jednostavnog rada i lakog transporta, što ga čini praktičnim ispitnim sustavom.

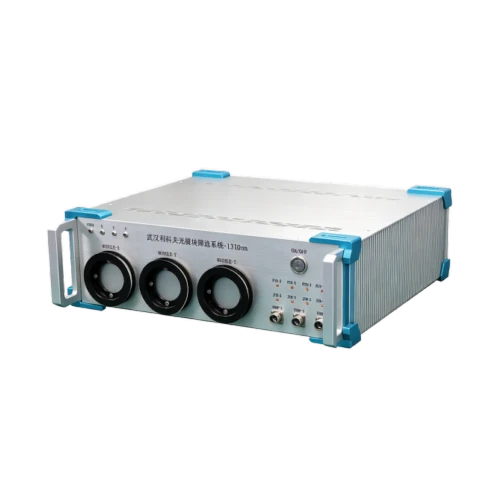

Slika 1. Sustav za ispitivanje optičkog modula OMTS1310C FOG



Slika 2. Tehnički princip



Sastav

OMTS1310C ispitni sustav sastoji se od tri dijela: jedinica za ispitivanje optičkog modula FOG, RS422/USB adaptera, posebnog softvera za testiranje, kao što je prikazano na slici 3. Sustav za testiranje OMTS1310C sastavljen je pomoću 3U šasije od aluminijske legure i šalje podatke kroz RS422 serijski priključak. RS422/USB adapter pretvara podatke serijskog porta u USB podatke, olakšavajući komunikaciju s računalom. Softver za testiranje kompatibilan je s operativnim sustavom računala kao što su Windows XP, 7 i 10 itd. i ima sučelje s prozorima koje omogućuje prikupljanje, obradu i pohranjivanje-podataka u stvarnom vremenu, kao što je prikazano na slici 4.

Slika 3. Dijagram testnog povezivanja



Slika 4. Softver OMTS1310C



Tehnički podaci

The main performance specificaitons of OMTS1310C are as follows:

Tablica 1 Specifikacije OMTS1310C

No.	Predmeti	Tehnički podaci	Napomena
	Veličina	~(450×147×452)mm	Šasija od aluminijske legure
	Napajanje	220V	50Hz, AC
	Potrošnja energije	Manje od ili jednako 8W
	Valna duljina	1310 nm
	Radna temperatura	(25±15) stupnjeva	Preporuča se rad na sobnoj temperaturi
	Mjerljiva temperatura	(-45-+70) stupanj
	Mjerljiva duljina FOG optičkog modula	(280-1200)m	Podesiva
	Testni vremenski raspon	1s-30h
	Stabilnost pristranosti	Optimalno Manje ili jednako 0,01 stupanj/h (100 s, prosječno) (sobna temperatura)	Odnosi se na duljinu optičkog modula
	Izlazni serijski port	RS422 (zadano) RS232 (opcionalno)
	Senzor temperature	3, DS18B20, zrakoplovni utikač
	Repno vlakno	SM vlakno, 2*2m, 3 kanala	Može testirati tri FOG optička modula istovremeno



4. Opis ploče

4.1 Prednja ploča

①: Tipka za pokretanje, pritisnite je i lampica će zasvijetliti i krug će se uključiti

②: Indikatori rada, svjetlo je uvijek uključeno kada uređaj radi. S lijeva na desno nalaze se indikatori snage, X-os, Y-os i Z-os.

③: Repno vlakno: s lijeva na desno nalaze se repna vlakna spojnice X-osi, Y-osi i Z-osi, koja se koriste za spajanje s MIOC repnim vlaknima optičkog modula.

④: ispitne točke PIN-a, slijeva na desno, nalaze se ispitne točke X-PINFET-a, Y-PINFET-a, Z-PINFET-a i GND-a. Te se točke koriste za povezivanje s osciloskopom za provjeru PIN signala.

⑤: Ispitne točke koračnog vala, slijeva na desno, nalaze se ispitne točke X-MIOC, Y-MIOC, Z-MIOC i GND. Te se točke koriste za povezivanje s osciloskopom za provjeru koračnog vala MIOC-a.

⑥: zrakoplovni utikač detektora temperature, koristi se za povezivanje s kabelom detektora temperature.



4.2 Stražnja ploča

①: AC strujna utičnica i prekidač (uključujući osigurač od 3 A), spojen na električnu mrežu, zahtjevi: AC 220V±10%, 50Hz.

②: I/O serijski port, povezan s računalom preko RS422/USB pretvarača, a pinovi su definirani kako slijedi:

Pin	Definicija
1	RX+
2	RX-
3	TX-
4	TX+

Priključci za preuzimanje: samo za proizvođača

MIOC utikač, koristi se za povezivanje s MIOC optičkim modulom FOG.



5. Opis softvera

GUI softvera prikazan je na slici 5, gdje se kartice "Home", "Length setting", "X-axis", "Y-axis" i "Z-aixs" koriste za konfiguriranje parametara ispitivanja, prikaz krivulje podataka i rezultata izračuna. Nakon što se uređaj spoji na računalo i uključi, kliknite na "Start" za ulazak u način rada za testiranje, a softver će osvježiti krivulju podataka i rezultate izračuna te zabilježiti podatke testa po sekundi. Kliknite "Otvori datoteku" za čitanje spremljene datoteke, a zatim će se odgovarajući podaci i krivulja prikazati na kartici "X-osi", "Y-osi", "Z-aixs" i "Analiza podataka". Kartica "Izračun faktora skale" koristi se za procjenu faktora skale, koji je povezan s duljinom namota i efektivnim promjerom ispitivanih vlakana. Kartica "Temperaturna kompenzacija" koristi se za jednostavnu temperaturnu kompenzaciju podataka pune temperaturne pristranosti.

Slika 5 Testni softver



6. Metoda operacije

6.1 Upute za testiranje

Koraci su sljedeći:

Vlakno spojnice uređaja i MIOC vlakno optičkog modula koji se ispituje moraju biti spojeni i obloženi. Optički modul mora biti postavljen na stabilnu platformu i pokriven štitnikom od vjetra (ako MIOC repno vlakno optičkog modula treba izvesti iz komore za okoliš, labava cijev može se staviti na repno vlakno unaprijed prije spajanja fuzijom).

Ako je potrebno izmjeriti vrijednost temperature okoline, prema potrebi se mogu spojiti jedan do tri kabela za ispitivanje temperature (kabeli se mogu spojiti na utikač na prednjoj ploči.)

Povežite I/O serijski port na stražnjoj ploči s računalom preko RS422/USB adapterskog kabela.

Uključite AC napajanje (220V, 50Hz) na stražnjoj ploči i pritisnite tipku za pokretanje na prednjoj ploči.

Otvorite testni softver, odaberite pravi serijski port i konfigurirajte vrijeme testa, faktor razmjera, glatko vrijeme i druge parametre za svaku os. Pritisnite gumb "Start" (koji će nakon klika postati gumb "Stop"), unesite naziv datoteke u koju su spremljeni podaci i pokrenite test. Kada vrijeme testiranja istekne, softver će se automatski zaustaviti i spremiti podatke. Također možete kliknuti gumb "Stop" na pola puta za prekid testa, a softver će i dalje automatski spremati podatke.

Napomena: faktor razmjera dobiven je prema određenoj metodi ispitivanja. Maksimalno vrijeme ispitivanja ne smije premašiti 30 sati, a spremljeni podaci su podaci glatke žiroskopske pristranosti od 1 s. Tijekom procesa testiranja možete kliknuti kako biste promatrali podatke i rezultate izračuna, ali ne možete koristiti funkcije "Izračun faktora skale", "Temperaturna kompenzacija", inače može uzrokovati abnormalne pojave kao što je kašnjenje softvera i gubitak podataka. Imajte na umu da struja mora biti isključena kada uključujete i isključujete kabele.



6.2 Otvorite datoteku

Koraci su sljedeći:

Kada test nije pokrenut, možete otvoriti spremljenu datoteku testnih podataka sa sufiksom ". fog". Kliknite na "Otvori datoteku" i odaberite "Da li koristiti faktor razmjera podatkovne datoteke" u -skočnom dijaloškom okviru. Zadani odabir je "Da". Ako trebate sami postaviti faktor razmjera, odaberite "Ne". Odaberite put datoteke i pričekajte nekoliko sekundi da testni softver pročita podatkovnu datoteku.

Nakon čitanja podatkovne datoteke, softver automatski iscrtava podatke na svakoj osi u krivulje i prikazuje ih u odgovarajućim grafikonima. Kliknite na sučelje svake osi kako biste vidjeli rezultate izračuna. Također možete povući kursor na grafikonu kako biste odabrali segment u krivulji, a softver će automatski izračunati vrijednosti biasa i bais stabilnosti tog segmenta.

Za neke ispitne podatke s velikim točkama skoka također možete označiti "ukloni velike točke" i postaviti "granične vrijednosti za velike točke". Softver automatski dovršava uklanjanje velikih točaka i iscrtava podatke nakon uklanjanja u krivulje za prikaz, ali ova operacija ne mijenja izvorne podatke očitane datoteke.



7. Ostale upute

Kada prvi put koristite ovaj sustav testiranja, na računalu morate instalirati sljedeće upravljačke programe:

a) Driver za RS422/USB adapter treba biti instaliran prema uputama, i kompatibilan je s 32-bitnim i 64-bitnim;

b) Pokretačko okruženje Labview softvera "labview2012 run time engine" nije obavezno ovisno o tome je li sustav 32-bitni ili 64-bitni;

c) Labview VISA driver "VISA DRV5.4"; Kompatibilan s 32-bitnim i 64-bitnim.

Upute za naručivanje:također nudimo jednoosni ispitni sustav FOG optičkog modula, OMTS1310A, koji ima iste specifikacije performansi kao i OMTS1310C. OMTS1310A može testirati samo jedan optički modul u isto vrijeme.
