OE25M/05M serija podvodnih optičkih-električnih konektora



Kontaktne igle: 2–7 jezgri

Kontaktni otpor:<20 mΩ

Izolacijski otpor:

Normal condition: >2000 MΩ

Environmental test: >1000 MΩ

Dielektrična čvrstoća: manja ili jednaka 1500 V/DC, 1 min

Nazivna-struja jedne jezgre: manja ili jednaka 20A

Insercijski gubitak:

1,2 dB standard / 0,6 dB niski gubitak (1310 nm)

1,0 dB standard / 0,5 dB niski gubitak (1550 nm)

Mechanical Life: >500 ciklusa

Tvornički ispitni tlak:

Standardni bočni tlak: 5 MPa

Prilagodljiv do 20 MPa bočnog tlaka

Opcijska uzdužna vodootporna funkcija za utičnice

Radna temperatura: -45 stupnjeva do 90 stupnjeva





Kućište konektora: Standardni nehrđajući čelik 316L, prilagodljiv leguri titana TC4

Optički kontakti: ferula od cirkonijeve keramike

Električni kontakti: pozlaćeni-mjed

Završni poklopac za brtvljenje: nehrđajući čelik 316L

Kabel: poliuretanski ili gumirani-kabel







Konfiguracija:2 optičke/električne jezgre Strujna vrijednost-jezgre: 20A Radni napon:1000 V DC/AC rms Dielektrična čvrstoća:1500 V DC Insercijski gubitak:Manje od ili jednako 1.0dB @1550nm

Konfiguracija:4 optičke/električne jezgre Strujna vrijednost-jezgre: 10A Radni napon:500 V DC/AC rms Dielektrična čvrstoća:1500 V DC Insercijski gubitak:Manje od ili jednako 1,0 dB @ 1550 nm

Konfiguracija:7 optičkih/električnih jezgri Strujna vrijednost-jezgre: 5A Radni napon:500 V DC/AC rms Dielektrična čvrstoća:1000 V DC Insercijski gubitak:Manje od ili jednako 1,0 dB @ 1550 nm

Napomena: Dostupna je prilagodba za različite brojeve jezgri (zahtjevi za optički, električni ili RF prijenos).





Dizajn utikača:



OE25M/05MTEXFY Vrsta okomitog repnog priključka



Dizajni utičnica:

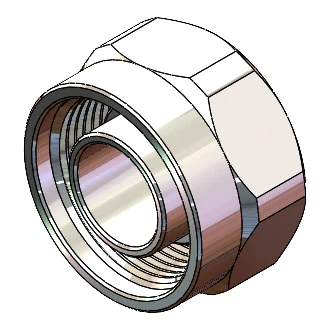

Dizajn brtvene kapice:











✔ Robustan i pouzdan– Projektiran za teške podvodne uvjete s materijalima otpornim-na visoki-tlak i koroziju-.
✔ Mali gubitak signala– Precizni prstenovi od cirkonijevog oksida osiguravaju minimalni gubitak umetanja za vrhunsku optičku izvedbu.
✔ Hibridna fleksibilnost– Podržava optičke, električne i hibridne konfiguracije (2–7 jezgri).
✔ Prilagodljiva rješenja– Prilagođene vrijednosti tlaka, materijali i mogućnosti brtvljenja za vašu primjenu.
✔ Dug vijek trajanja – >500 ciklusa spajanja sa stabilnim električnim i optičkim performansama.





P: Što čini OE25M/20M prikladnim za -duboke morske primjene?
O: Njegovo kućište od nehrđajućeg čelika 316L (ili izborno od titana), visoko-brtvljenje pod pritiskom (do 20 MPa) i širok raspon temperatura (-45 stupnjeva do +90 stupnjeva ) osiguravaju izdržljivost u ekstremnim uvjetima.

P: Mogu li prilagoditi konektor za miješane optičke/električne signale?
O: Da! OE25M/20M podržava hibridne konfiguracije-navedite svoj broj jezgri (2–7) i potrebe prijenosa (optički/električni/RF).

P: Kakav uneseni gubitak mogu očekivati?
O: Najniže kao0,5 dB @ 1550 nm(opcija niskog-gubitka) ili0,6 dB @ 1310 nm, osiguravajući učinkovit prijenos signala.

P: Može li se konektor ponovno koristiti?
A: Absolutely. With >500 ciklusa spajanja i robusni kontakti, dizajniran je za višekratnu upotrebu bez degradacije performansi.
