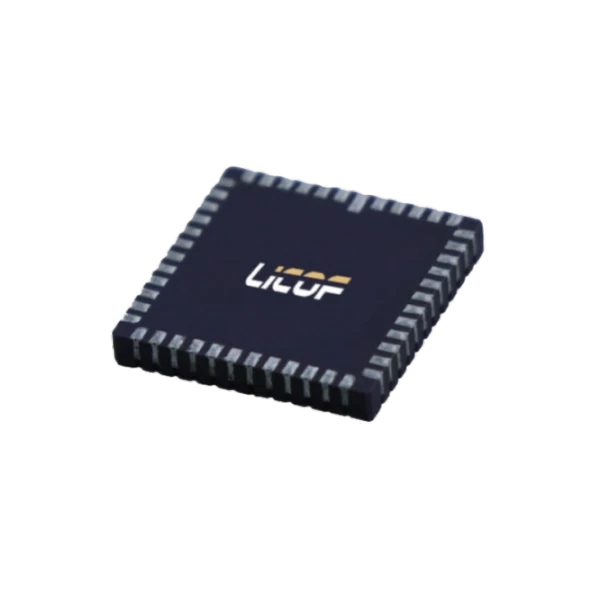

MXH jednoosni MEMS akcelerometar-
Visoka preciznost, širok raspon, visoka otpornost na udarce
Širok raspon radnih temperatura
Potpuni digitalni izlaz
Opis
Ključne značajke
- 100% domaće komponente
- Kompaktno pakiranje
- Visoka preciznost, širok raspon, visoka otpornost na udarce
- Širok raspon radnih temperatura
- Potpuni digitalni izlaz
Prijave
- Inercijalna mjerna jedinica (IMU)
- Avionika
- Kontrola stava
- Stabilizacija platforme
- GPS{0}}potpomognuta navigacija
- UAV navigacija
- Robotika
Predstavljanje proizvoda
Tvrtkin MXH neovisno je razvijen jedno{0}}osni MEMS akcelerometar s potpuno lokaliziranim procesima - od izrade jezgre do pakiranja i testiranja - čime se osigurava autonomna, stabilna i sljediva opskrba. Brzo-uzorkovanje s punom-temperaturnom statičkom i dinamičkom kompenzacijom pogreške suzbija pristranost, faktor razmjera i pogreške neusklađenosti, pružajući izvrsnu točnost i dugoročnu-stabilnost u složenim okruženjima. Kompaktan i jednostavan za integraciju, u skladu je sa standardima ISO 9001 i GJB za mjerenje iz zraka, inercijalnu navigaciju, UAV-ove, robotiku, pametna vozila i nadzor mostova.
Jedinstvena tehnologija
Tvrtka je visoko{0}}tehnološko poduzeće s potpunim mogućnostima zatvorene-petlje od opreme za namotavanje vlakana i zavojnica do FOG-ova, inercijalnih proizvoda za jednoosni MEMS akcelerometar s vlaknima/kvarcnim-okvirima, IMU sklopova, softvera i opreme za testiranje. Kontrola procesa-do-poboljšava kvalitetu i smanjuje troškove. Radeći prema ISO9001 sa strogim procesima, osigurava pouzdanost i dosljednost proizvoda.
Parametri
Specifikacije MXH jedno-osnog MEMS akcelerometra
|
Parametar |
MXH30HC |
MXH10HC |
MXH60HC |
MXH99HC |
MXH02HC |
|
Paket |
CLCC48 |
CLCC48 |
CLCC48 |
CLCC48 |
CLCC48 |
|
Os |
Y |
Y |
Y |
Y |
Y |
|
Raspon (g) |
30 |
10 |
60 |
100 |
2 |
|
Nelinearnost skale (ppm) |
<300ppm |
<500ppm |
<500ppm |
<500ppm |
<100ppm |
|
BW @3dB (Hz) |
>140 |
>140 |
>150 |
>150 |
>10 |
|
BW @90 stupnjeva faza (Hz) |
>105 |
>105 |
>85 |
/ |
|
|
Kašnjenje (ms) |
<2.5 |
<2.5 |
<3 |
<3 |
<50 |
|
2.-Red NL (µg/g2) |
<10 |
<15 |
<10 |
<5 |
<10 |
|
Šum (µg/√Hz @ 1 hz) |
<6 |
<4 |
<30 |
<40 |
<3 |
|
Prag (µg) |
<5 |
<3 |
<30 |
<40 |
<2 |
|
Razlučivost (LSB/ug) |
60 |
200 |
<±1 |
<±1 |
100 |
|
Tvornička pristranost, RT (mg) |
<±1 |
<±1 |
<±0.5 |
<±0.5 |
<±1 |
|
Histereza tvorničke temperature odstupanja (mg, 1 stupanj /min, -40 do +85 stupanj ) stupanj ) |
<0.15 |
<0.1 |
<0.2 |
<0.3 |
<0.2 |
|
Post-Comp Bias Residual (mg) |
<±0.1 |
<±0.05 |
<±0.15 |
<±0.2 |
<±0.1 |
|
Stabilnost pristranosti, 1 s prosj. (ug) |
<6 |
<4.5 |
<30 |
<40 |
<3 |
|
Stabilnost pristranosti, 10 s prosj. (ug) |
<2 |
<1.5 |
<10 |
<15 |
<1 |
|
Stabilnost pristranosti, Allan (ug) |
<1 |
<0.75 |
<3 |
<5 |
<0.5 |
|
Uključivanje-Ponavljanje, 1σ (ug) |
<6 |
<4 |
<10 |
<15 |
<3 |
|
Tvornička vaga (LSB/g) |
60000000 |
200000000 |
20000000 |
20000000 |
100000000 |
|
Koeficijent temperature skale (ppm/stupanj) |
<30 |
<30 |
<40 |
<40 |
<30 |
|
Scale Post-Comp Residual (ppm) |
<50 |
<50 |
<100 |
<100 |
<100 |
|
Vrijeme-pokretanja (ms) |
<300 |
<300 |
<500 |
<500 |
<300 |
|
Brzina ažuriranja podataka (Hz) |
>50K |
>50K |
>10K |
/ |
>49.5K |
|
Preporučena brzina uzorkovanja (Hz) |
Veći ili jednak 2K |
Veći ili jednak 2K |
/ |
49.5K |
Veći ili jednak 0,5K |
|
Šok, napajanje (2 ms pola-sinus, bez ponovnog izračuna) |
300 |
100 |
300 |
500 |
100 |
|
Šok, bez napajanja (2 ms pola-sinus, bez ponovnog izračuna) |
300 |
100 |
300 |
500 |
100 |
|
Vibracija (g) |
6 |
3 |
18 |
/ |
3 |
|
Radna temperatura (stupnjevi) |
-40~+85 |
-40~+85 |
-40~+85 |
-50~+85 |
-10~+125 |
|
Napon napajanja (V) |
5±0.25 |
5±0.25 |
5±0.25 |
5±0.25 |
5±0.25 |
|
Struja (mA) |
<30 |
<30 |
<30 |
<30 |
<25 |
|
Komunikacija sučelje |
SPI |
SPI |
SPI |
SPI |
SPI |
